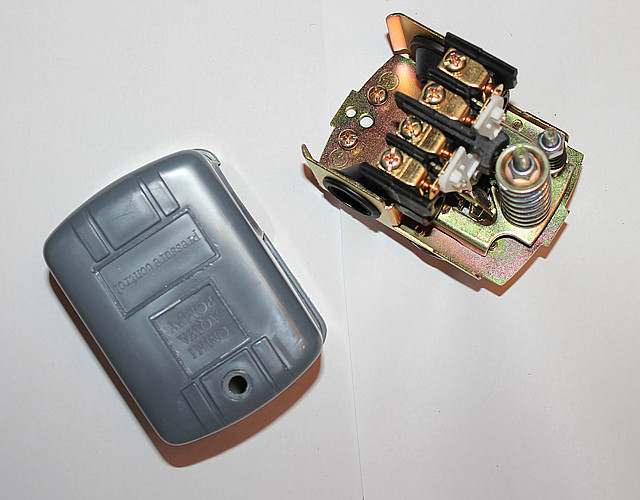

Реле тиску зі штуцером

Реле тиску є одним з основних компонентів для роботи автоматичних систем водопостачання. Призначена для увімкнення та вимкнення насоса, що працює під тиском у системах подавання води. Робочий тиск — 1,4-2,8 bar (заводська настройка), максимальний тиск — 5 атм. Можливе настроювання мінімального ввімкнення насоса 1-2,5 bar.

Купуючи реле тиску, ви отримуєте надійний агрегат за найкращим показником ціна-якість.

Призначення й принцип дії

Реле тиску РДМ-5 застосовується в автоматичних системах водопостачання. Робочим середовищем систем, у яких використовується реле тиску РДМ 5, має бути вода.

Пристрій РДМ-5 являє собою двоконтактне реле комутації електричних ланцюгів, що спрацьовує за тиском води.
Принцип його дії такий: за невеликого (менше 1 атм. або попередньо налаштованої величини) тиску в системі водопостачання контакти реле замкнуті, тобто через них проходить електричний струм на той чи інший пристрій (наприклад, насос), яким реле керує;
у разі перевищення тиску в системі певної (попередньо налаштованої) величини його контакти розмикаються, розриваючи у такий спосіб ланцюг живлення керованого реле пристрою.
Після під'єднання та попереднього налаштування реле тиску працює в автоматичному режимі.

Технічні характеристики

Напруга живлення: 220-230 В 50 Гц
Максимальна номінальна потужність електронасоса: НР 2
Температура робочого середовища: 0+ 40 °C
Робочий діапазон тиску: 1,0-4,6 атм.
Заводське настроювання:
Нижня межа тиску — 1,4 атм.
верхня межа тиску — 2,8 атм.
Мінімальний перепад тиску: 1,0 атм.
Приєднувальні розміри: 1/4" (внутр.)
Ступінь захисту: 1Р 44

Під'єднання реле тиску до погружному насосу

Регулювання реле тиску

Регулювання нижньої межі тиску РДМ-5 здійснюється гайкою (2), що фіксує положення пружини.
Для того, щоб збільшити значення рівня нижньої межі тиску, необхідно закручувати гайку за годинниковою стрілкою.
Для того, щоб зменшити значення нижньої межі рівня тиску — потрібно повернути гайку проти годинникової стрілки, у такий спосіб послабивши пружину.
Гайка (1) призначена для регулювання дельти (різниця) між нижнім і верхнім межами тиску.

Наприклад:
Якщо вам необхідно підняти тиск вимкнення насоса до 3,5 атм, залишивши тиск увімкнення колишнім (1,4 атм.), зробіть так.
Обертання гайкою 2 за годинниковою стрілкою, підніміть тиск вимкнення насоса до необхідної величини, водночас на таку ж величину збільшиться тиск увімкнення насоса.
Далі, обертанням гайки 1 за годинниковою стрілкою досягаємо того, що тиск вмикання насоса знову стає рівним 1, 4 атм.

Переріз дротів підводного електрокабелю має відповідати потужності електронасоса. Розетка має бути європейського типу, із заземленням. Під'єднання заземлення обов'язково!
